(1)直流系統主接線包括如下：

　　①蓄電池；②充電裝置；③絕緣監察裝置；④電壓監察裝置；⑤操作電源回路；⑥合閘電源回路。(2)為保證直流系統可靠地、不間斷地供電，直流系統接線的設計是非常重要的。因此對直流系統的接線提出了很高的要求。對直流系統接線的要求如下：

　　1)系統設計既要簡單可靠，又要滿足運行的靈活性，　便于操作和維修。蓄電池組、充電裝置和負荷都應經保護電器和隔離電器接入母線。

　　2)系統要選用可靠性高、性能良好的設備，盡量做到規范化、標準化、自動化。

　　3)蓄電池組接入系統，要便于定期維修，正確充放電，能及時發現和消除一切不正?，F象。

　　4)直流母線要設絕緣監察裝置、電壓監視裝置等。

　　5)充電裝置是直接影響蓄電池運行穩定性和使用壽命的重要因素，要求充電裝置具有較好的波紋系數、穩流系數和穩壓系數。正常蓄電池為浮充狀態，充電裝置輸出電壓略高于蓄電池端電壓，好的蓄電池有很平的外特性。如果充電裝置輸出電壓波紋系數高、電壓不穩，將影響直流負荷的正常運行，尤其是目前廣泛采用了微機型保護和安全自動裝置，影響更加嚴重。根據DL／T724--2000《發電廠變電所蓄電池直流電源裝置運行與維護技術規程》要求，對充電裝置的要求見表2-1。

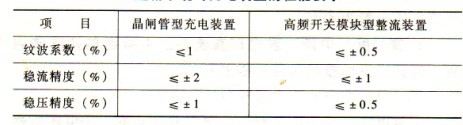

　　表2-1    直流系統對充電裝置的性能要求

　　流系統為不接地系統，蓄電池組的絕緣電阻要求為：220V蓄電池組不低于200kΩ；1IOV蓄電池組不低于100kΩ；48V蓄電池組不低于50kΩ。
